برق گیر و کاربرد های آن

برق گیر و کاربرد های آن

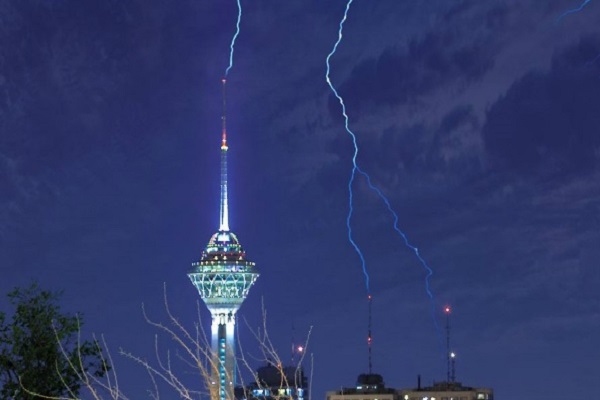

برای حفاظت از ساختمان های بلند از خطر برخورد آذرخش از وسیله ای به نام برق گیر استفاده می کنند. در این بخش به معرفی برق گیر و نقش آن در جلوگیری از آسیب به ساختمان میپردازیم

برقگیر:

برقگیر وسیله ای است که در بالاترین نقطه ساختمان نصب گشته و اولین نقطه اصابت رعد و برق می باشد به دلیل این که رعد و برق از کوتاه ترین فاصله بین ابر و زمین تخلیه می گردد . البته از نوک برقگیر نصب شده به زاویه ۴۵ درجه تا سطح افق را مخروط ایمنی می گویند و هر جسمی که در درون مخروط ایمنی قرار گیرد دیگر در معرض اصابت مستقیم صاعقه نخواهد نخواهد بود و به همین دلیل است

که دربعضی موارد برای پوشش کل ساختمان سایت از چندین برقگیر به صورت قفس فاراده استفاده می گردد و حتی در استاندارد NFC 17-100 فرانسه برای حفاظت از کارخانجات پتروشیمی و نفت و / پیشنهاد گردیده که در اطراف ساختمان چهار دکل نصب و هر کدام از آن ها به وسیله سیم از سر به هم وصل شوند تا بدین صورت مخروط ایمنی با ضریب اطمینان بالا حاصل گردد.

سیستم زمین :

یکی از مهم ترین قسمت های سیستم ارتینگ سیستم زمین می باشد آن می باشد به طوری که بعضی سیستم ارت را در این قسمت خلاصه می کنند.

با اصابت رعد و برق به برقگیر انرژی آن به برقگیر منتقل می گردد و سیستم هادی میانی وظیفه دارد بدون تخلیه از مسیرهای نادرست از یک مسیر مناسب که در طراحی مدنظر بوده آن را به سیستم زمین منتقل گرداند و کار سیستم ارت به تزریق انرژی رعد و برق به زمین منتهی می شود.

با توجه به توضیح بالا معلوم می گردد که قسمت زمین سیستم ارت بایستی به نحوی تخلیه انرژی به زمین را در اسرع وقت انجام نماید و می دانید زمین مبداء توان است و دارای مقاومت صفر ، ولی به علت وجود لایه های پوسته زمین، در سطح زمین مقاومت آن دقیقاً صفر نیست و ما با ایجاد سیستم زمین مقاومت زمین را به صفر نزدیک می نماییم تا قابلیت جذب انرژی رعد و برق را داشته باشد.

پس مهمترین مؤلفه یک سیستم زمین مقدار مقاومت آن است که هر چه پایین تر باشد بهتر است. برای سیستم های قدرت، مقاومت ارت زیر ۱۰ اهم قابل قبول می باشد ولی برای سیستم های حساس از قبیل سیستم های مخابراتی معمولاً مقاومت زیر ۳ اهم مدنظر است که در موارد خاص با توجه به پیشنهاد سازنده دستگاه این مقدار تغییر می یابد

منبع: تحقیقستان
